重ね折板
関東
関西
名古屋
MSW-500
大型屋根から中規模の屋根の設計に適しています。ベンタム加工が可能で、利用範囲が広がります。

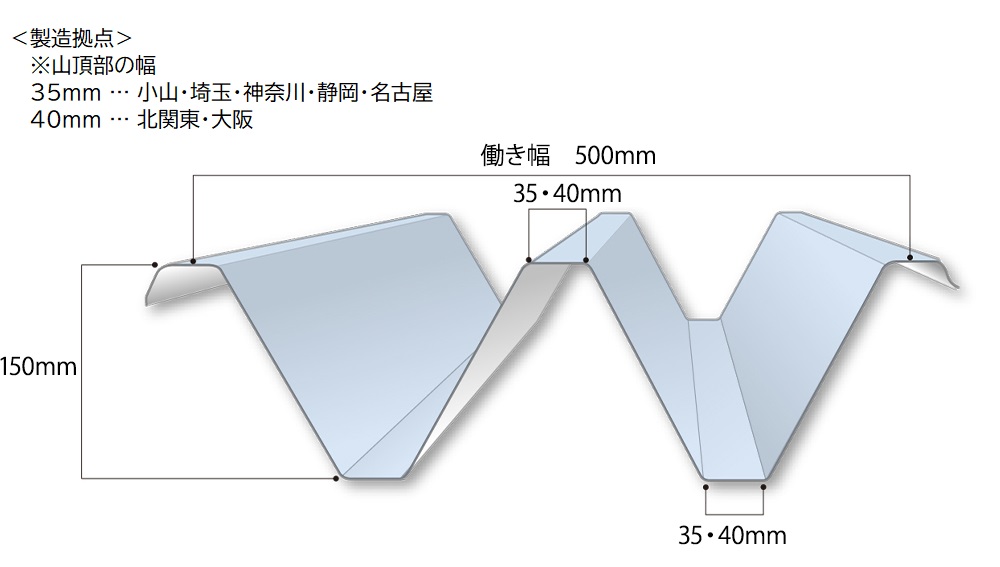

本体形状

名古屋:(注)断面図の表示とは異なり実際には逆の形状で出てきます。
結合部詳細

製品仕様
板厚 | 0.6、0.8、1.0mm |
働き幅 | 500mm |
勾 配 | 3/100以上 |
最小自然 曲げ半径 |
250mR以上 |
成形最小 寸法 |
関東:1,500mm 関西:2,000mm 名古屋:1,400mm |
ベンタム 加工 |
軒先曲げ加工 |
使用材料 | 関東: GLカラーSELiOS Prime
SGLカラーSELiOS Prime ガルバリウム鋼板 その他各種鋼板
関西: SELiOS Prime ガルバリウム鋼板 トーカイカラーGL トーカイカラーGL・15いぶき その他各種鋼板
名古屋: SELiOS Prime ガルバリウム鋼板 コルサム その他各種鋼板 |
共通部品 (オプション)
折板用アングル止め

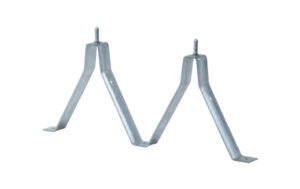

ふき葺Ⅱ型
ふき葺
ルーフボルト
ランドマンボルト
